什么是RS485

RS485是一种广泛应用于工业通信领域的串行总线标准，由电子工业协会（EIA）制定。该标准主要定义了电气特性，而未涉及物理层以外的更高层次协议。RS485支持全双工或半双工模式下的多点、双向通信，能够在长距离传输中保持信号的完整性和可靠性。其最大传输距离可达1200米，最大节点数量为32个。

RS485接口采用差分信号传输方式，能够有效抑制共模干扰，提高抗噪能力。它通常用于连接多个设备，如传感器、执行器等，形成分布式控制系统。

什么是Modbus

Modbus是一种开放式的通信协议，最初由Modicon公司（现施耐德电气的一部分）于1979年开发，旨在提供一种简单的方法来实现不同设备之间的数据交换。Modbus协议定义了消息结构、命令编码以及设备地址等规则，使得不同制造商生产的设备能够相互通信。

Modbus支持多种物理层标准，包括RS232、RS485和TCP/IP等，其中最常见的是基于RS485的Modbus RTU（Remote Terminal Unit）和基于TCP/IP的Modbus TCP。Modbus RTU通过串行链路进行通信，而Modbus TCP则通过以太网进行数据交换。

一 个硬件接口,一个协议

• 物理层：RS485是一种物理层标准，定义了信号电平、阻抗匹配等硬件层面的规范；Modbus则是应用层协议，规定了数据帧格式、错误检测方法等软件层面的内容。
• 功能：RS485主要关注信号传输的质量和效率，而Modbus则侧重于如何在不同设备间传递控制和状态信息。
• 兼容性：RS485可以承载不同的上层协议，如Modbus RTU、CANopen等；Modbus则可以运行在不同的物理层上，如RS232、RS485或以太网。
• 应用范围：RS485更多地被用作数据传输的基础设施，Modbus则作为一种通用的工业通信协议，被广泛应用于自动化系统中。

下面是RS485和Modbus在定义、工作层、通信方式、传输介质、传输距离、数据速率、抗干扰能力、协议内容和使用场景等方面的区别。

怎么配合使用

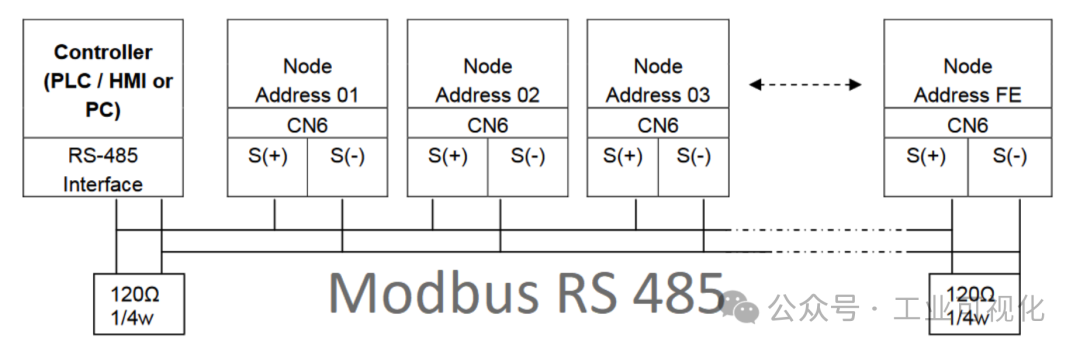

在实际应用中，RS485和Modbus通常是结合使用的。RS485提供了可靠的物理层通信基础，而Modbus协议则在此基础上实现了数据的有效管理和交换。例如，在一个典型的工业自动化环境中，多个设备可以通过RS485接口连接起来，并采用Modbus RTU协议进行通信。

这种组合使用的方式允许主控制器（如PLC或PC）作为主站，通过发送包含特定功能码的消息来读取或写入从站（如传感器、执行器）的数据寄存器。从站设备则根据接收到的消息内容做出响应。

虽然RS485和Modbus分别关注于物理层和应用层的不同方面，但它们之间存在着紧密的联系。通过将两者有效地结合起来，可以构建出高效、可靠的工业通信网络。
