什么是RS-485的回路阻抗？

RS-485是一种可靠的差分通信标准，它被广泛应用于工业自动化、楼宇控制和嵌入式系统中。在RS-485通信网络中，回路阻抗是一个非常关键但常被忽略的参数。了解回路阻抗的原理、组成和影响对于设计和调试RS-485系统至关重要。

什么是回路阻抗？

在电气和电子领域，“阻抗”是电路中阻碍交流电流流动的总和，包括电阻、电感和电容的综合效应。回路阻抗则是指完整标称回路（发送端、接收端以及连接介质）中总阻抗的大小。对于RS-485来说，回路阻抗主要来源于以下几个因素：

• 电缆阻抗：RS-485一般使用双绞线作为传输介质，其特性阻抗通常为120欧姆。

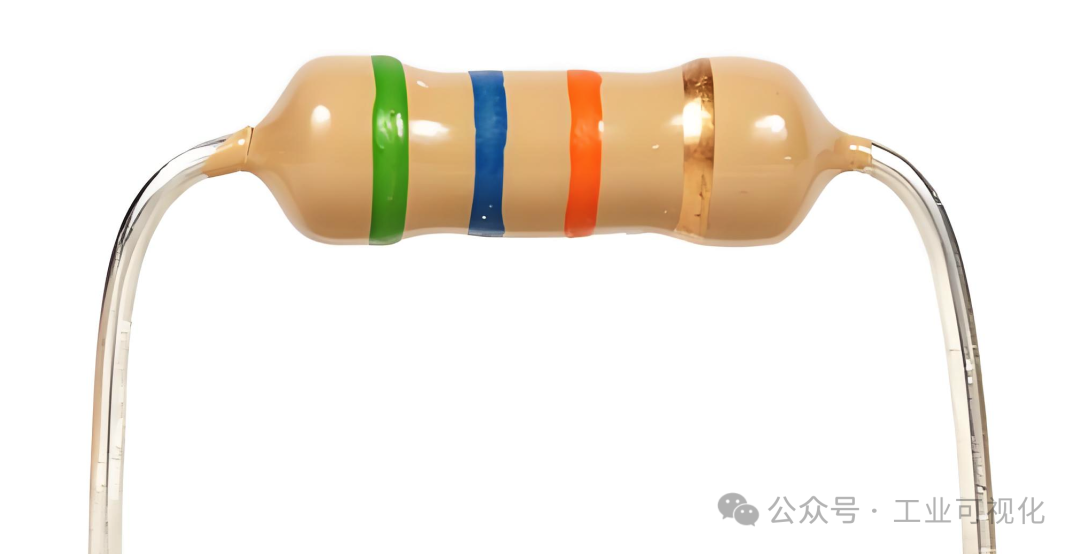

• 终端电阻：为了避免信号反射，RS-485的两端应加匹配电阻（通常也是120欧姆）。
• 接收端输入阻抗：RS-485驱动器通常可以驱动32个接收器，但这取决于每个接收器的输入阻抗是否足够高。

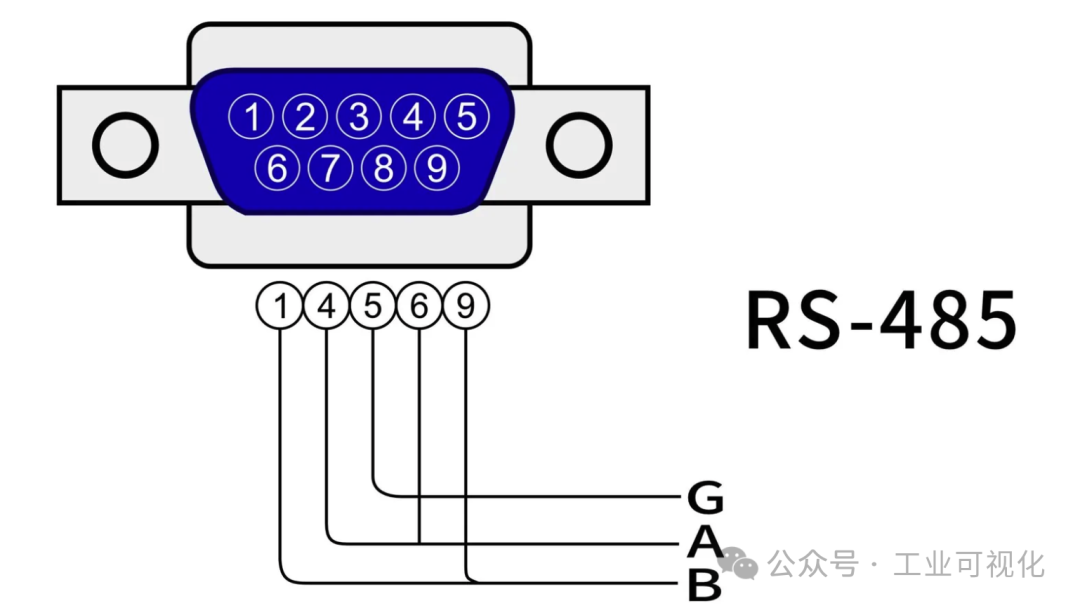

• 连接器的附加损耗：连接器质量会影响传输回路的总阻抗。

为什么回路阻抗重要？

RS-485的核心在于其差分信号传输方式，通过两根双绞线的电位差来实现抗干扰通信。如果回路阻抗不匹配或波动过大，会导致信号反射、失真以及通信错误。以下是一些回路阻抗对整个系统的重要影响：

• 信号完整性：当回路阻抗不匹配时，信号可能发生反射，导致接收端接收到的信号发生畸变或削波。
• 传输距离：阻抗过大或未匹配可能会增加信号传输中的损耗，从而影响数据可靠传递的最大距离。
• 抗干扰能力下降：阻抗引发的问题可能会放大外部电磁干扰对通信的影响，增加误码率。
• 功耗增加：未匹配的阻抗会使驱动器需要提供额外的功率，从而缩短设备的使用寿命。

如何优化RS-485的回路阻抗？

为了确保RS-485通信的稳定性，以下是几个优化回路阻抗的关键方法：

• 选择合适的电缆：确保传输线阻抗在标准值（通常为120欧姆）范围内，并选用屏蔽双绞线以降低外界干扰。

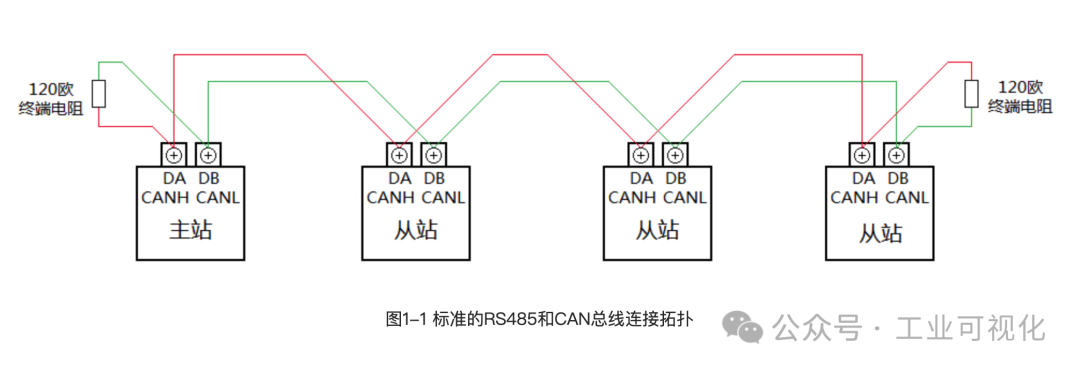

• 正确添加终端电阻：在网络拓扑的两端添加与电缆阻抗匹配的终端电阻，通常为120欧姆。
• 控制分支电缆的长度：尽可能减少主线上的分支电缆长度，避免频繁分支对总阻抗的干扰。
• 避免不必要的连接器和接头：连接器的质量可能影响阻抗特性，连接越少信号越好。
• 设计合适的网络拓扑：尽量使用线形拓扑，避免星形、环形拓扑带来的阻抗波动。

常见误区与实践经验

在实际应用中，一些工程师可能忽略了以下问题：

• 仅加装一侧终端电阻：这会导致阻抗不匹配，反而引发信号完整性问题。
• 过多分支节点：连接的接收器数量越多，总输入阻抗越低，容易超出驱动能力。
• 错误的电缆选择：低质量或不合适的电缆会导致信号传输过程中阻抗的不确定性。

总结来看，RS-485的回路阻抗控制是一个综合性的过程，需要从设计、布线到设备选型各个方面
